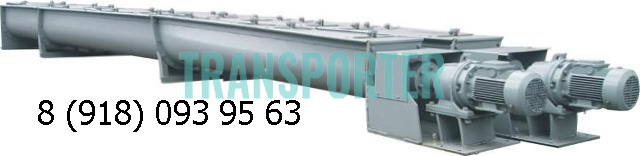

Конвейер винтовой в желобе СВТ
Конвейер винтовой в желобе СВТ предназначен для транспортирования в горизонтальной плоскости или под наклоном до 20 градусов к горизонту зерна, продуктов его переработки и других сыпучих материалов.
Конвейер представляет собой секционный винт 1, помещенный в желоб, состоящий из отдельных секций: приводной 2, конечной 3, и промежуточных 4. Секции имеют загрузочные и выгрузные патрубки. Привод винта осуществляется при помощи мотор-редуктора 5 через муфту 6. Сверху желоб закрывается крышкой 7, крепящейся при помощи болтовых соединений к желобу.
По специальному требованию конвейер может дополнительно оснащаться аспирационными патрубками, люками для очистки и датчиком подпора.
Принцип работы конвейера основан на перемещении продукта вращающимся винтом по кожуху до выгрузного патрубка.
Параметры | СВТ-200 | СВТ-250 | СВТ-300 | СВТ-350 |
Производительность (мах) т/ч (при 8= 0,75 т/м 3) | 20 | 40 | 60 | 120 |
Диаметр винта, мм | 200 | 250 | 300 | 350 |
Длина транспортирования (мах), м. | 20 | 20 | 20 | 20 |
Число оборотов шнека, об/мин | 116 | 116 | 90 | 90 |
